ODM BMS de Alta Tensão

BAU BMS de Alta Tensão

Informação básica

Lugar de origem: China

Marca: Ecolite/OEM/ODM

Condições de Pagamento e Envio

Detalhes da embalagem: Container de paletes de cartão

Tempo de entrega: 1-2 meses

Termos de pagamento: L/C, T/T

Habilidade da fonte: 2000 unidades por mês

Galeria

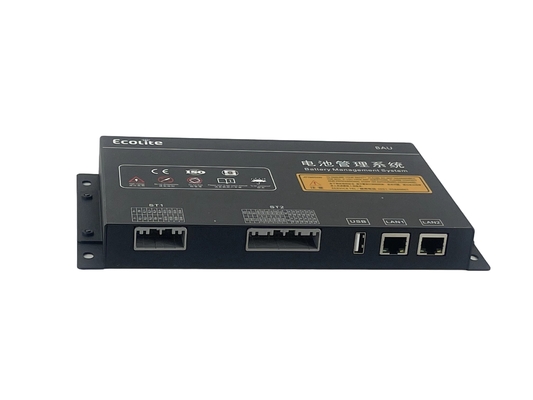

Ecolite BMS de Alta Tensão para Armazenamento de Energia BAU Arquitetura Nível 3

Descrição de produto

Sistema de gestão de baterias de alta tensão para armazenamento de energia BAU Arquitetura de nível 3

Diagrama do sistema de arquitetura de armazenamento de energia de nível 3:
Arquitetura do sistema de baterias de nível 3:Controlo de primeiro nível: BAU gerencia centralmente os vários grupos de baterias na matriz de baterias e comunica com PCS externo, UPS, EMS, ar condicionado,refrigeração por líquido, protecção contra incêndio, etc.;
Controle secundário: BCU1~BCUmmanagem de cada aglomerado de baterias, recolha de informações sobre a bateria do aglomerado, controlo de alta tensão e carregamento de informações sobre o aglomerado para a BAU;

Controle escravo:BMU1~BMUn, responsável pela recolha da tensão da bateria, temperatura e outras informações do módulo da bateria.

Produtos	Configuração da função
BCU	Parâmetro	Valor mínimo	TypicalValue	Valor unitário máximo		Descrição
	Potência de entrada	9	24	32	v
	Corrente de trabalho	180	125	130	mA
	Potência nominal			S3	W
	CAN Bus			3	Channel	Isolamento de duas vias, não-isolamento de uma via
	485 ônibus			2	Channel	Isolamento bidirecional
	Interface LAN (TCP/P)			1	Channel
	Saída de borda alta			8 + 2	Channel	Suporte bidirecional para saída PWM
	Detecção de entrada de comutação			9	Channel	Detecção de proliferação sólida, de sentido único
	Saída de nó seco			2	Channel	Classificação 2A, potência passiva
	Detecção de temperatura			4	Channel	+2°C°C,-40~125°C, suporta NTC-10K,100K
	Canal de detecção de tensão total			3	Channel	1 canal suporta detecção de adesião de relay principal e negativo
	Faixa de detecção de tensão total	12		1500	V	Erro de detecção de pressão total ≤ 0,3%
	Gerenciar a tensão nominal da bateria		1500		V	Rasocltage ssoy, resistência à tensão AC3100+, DC4380+
	Suporta o número de BMU			40	PCS
	Detecte o total	6		500	Estrâncio	Utilizado em
	Número de cordas da bateria					Conjunção com BMU
	Detecção de corrente			2	Channel	Suporta 1 divisor, Hall ((suporta 5v,12v), e podem recolher dados simultaneamente
	Faixa de detecção de corrente	-1500.		1500	A	Faixa opcional
	Erro de detecção de corrente	0	1	1% FSR	A	Erro típico 0,5% FSR, erro máximo 1% FSR
	Ensaios de isolamento			15%	KΩ	0-200KΩ,erro <15KΩ;>200KΩ,erro ≤+15%
	Endereçamento automático da BCU		apoio			Tipo de isolamento, sinal de nível endereçado
	Erro de estimativa do SOC	0	3%	5%		≤ 5%
	Precisão da estimativa SOH	0	3%	10%
	Precisão das estimativas das empresas estatais	0	3%	5%

Produtos	Configuração da função
BAU	Parâmetro	Valor mínimo	TypicalValue	Valor unitário máximo		Descrição
	Potência de entrada	9	24	32	v
	Corrente de trabalho	180	200	220	mA
	Potência nominal			≤ 5	W
	CAN Bus			4	Channel	Comunicação de isolamento
	485 ônibus			4	Channel	Comunicação de isolamento
	Interface USB			1	Channel	Utilizado para armazenamento de dados externos, padrão 32/64G
	Interface LAN (TCP/IP)			2	Channel
	Saída do motor do relé (RL)			4	Channel
	Saída do nó seco (DO)			4	Channel	Nivel 2A, nó seco passivo
	Entrada digital (DlH)			2	Channel	Detecção de alto nível
	Entrada digital (DlL)			2	Channel	Detecção de baixo nível
	Entrada de potência do sinal digital			1	Channel	Fonte de alimentação de detecção de sinal de isolamento
	Suporta o número de BCU			30	PCS

Produtos		Configuração da função
BMU	Parâmetro	BMU16	BMU32	BMU48	BMU64
	Intervalo de tensão de trabalho	9 ~ 32 V
	Intervalo de tensão de trabalho	S50mA ((12V) /s25mA ((24V)
	Potência nominal	≤ 0,6 W
	Comunicação CAN	1 Canal
	Número de cordas de aquisição de tensão	16	32	48	64
	Ponto de detecção de temperatura	4	8	12	16
	Faixa de detecção de célula única	0-5000mV; exceder a faixa de -0,5~6V pode causar danos AFE
	Precisão da aquisição de tensão	± 5 mV
	Precisão de detecção da temperatura ±2°C	± 2°C
	Função de balanço	Apoio, equilíbrio passivo
	Número equilibrado de rotas de abertura	Cada 8 canais podem ativar 1 equalização de canal
	Entrada de potência do sinal digital	Max 120 mA, valor efectivo de 30 a 50 mA
	Atribuição automática de endereços	Apoio
	Output	Contato seco de duas vias, classificado como 2A, saída passiva
	Detecção de entrada analógica	2 vias (detecção de borda elevada)
	Carregador de arranque	Suporte para gravação e gravação do bus CAN
	Comunicação CAN	1 Canal
	Conexão anti-reverso da fonte de alimentação	Apoio
	Prevenção de sobretensões	Apoio
	Resistência à tensão	Resistência à tensão AC3100+, DC4380+
	Temperatura de funcionamento	-40°C a 85°C
	Temperatura de armazenamento	-40°C a 125°C
	Nível de protecção	IP43, não impermeável
	Humidade	< 95%, sem condensação
	Choque.	≤ 5500 m
	Atribuição automática de endereços	Em 10-25Hz, a amplitude é de 1,2mm: em 26-500Hz, máximo 30m/S
	Largue.	1.5m, 5 vezes nas direcções horizontal e vertical, sem danos ao PCBA, sem alteração no desempenho
