Ecolite Smart BMS Nível 3 Arquitetura Casa Armazenamento de energia Sistema de gerenciamento de bateria de lítio LFP

Sistema de arquitetura de nível 3 altamente funcional Sistema de gestão de baterias de alta tensão para armazenamento de energia BCU

Sobre este produto:

O Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A Management System BMS fornece uma gestão eficiente do armazenamento de energia para várias aplicações,incluindo sistemas de armazenamento de energia doméstica, garantindo um desempenho e uma longevidade ótimos da bateria.

Opções personalizáveis: Este produto oferece espessura de placa personalizável, tamanho do buraco, largura de linha e espaçamento de linha, atendendo às necessidades específicas do usuário,como as mencionadas por um cliente que solicitou uma solução personalizada.

  Protocolos de comunicação robustos: O BMS pode suportar protocolos de comunicação LAN, USB, CAN,

Diagrama do sistema de arquitetura de armazenamento de energia de nível 3:
Arquitetura do sistema de baterias de nível 3:

Controlo de primeiro nível: a BAU gere centralmente os vários grupos de baterias da matriz de baterias e comunica com PCS externos, UPS, EMS, ar condicionado, resfriamento de líquidos, protecção contra incêndio, etc.;
Controle secundário: BCU1~BCUmmanagem de cada aglomerado de baterias, recolha de informações sobre a bateria do aglomerado, controlo de alta tensão e transferência de informações sobre o aglomerado para a BAU;

Controle escravo:BMU1~BMUn, responsável pela recolha da tensão, temperatura e outras informações do módulo da bateria.

Produtos	Configuração da função
BCU	Parâmetro	Valor mínimo	Valor típico	Valor unitário máximo		Descrição
	Potência de entrada	9	24	32	v
	Corrente de trabalho	180	125	130	mA
	Potência nominal			S3	W
	CAN Bus			3	Canal	Isolamento de duas vias, não-isolamento de uma via
	485 ônibus			2	Canal	Isolamento bidirecional
	Interface LAN (TCP/P)			1	Canal
	Saída de borda alta			8 + 2	Canal	Suporte bidirecional para saída PWM
	Detecção de entrada de comutação			9	Canal	Detecção de proliferação sólida, de sentido único
	Saída de nó seco			2	Canal	Classificação 2A, potência passiva
	Detecção de temperatura			4	Canal	+2°C°C,-40~125°C, suporta NTC-10K,100K
	Canal de detecção de tensão total			3	Canal	1 canal suporta detecção de adesião de relay principal e negativo
	Faixa de detecção de tensão total	12		1500	V	Erro de detecção de pressão total ≤ 0,3%
	Gerenciar a tensão nominal da bateria		1500		V	Rasocltage ssoy, resistência à tensão AC3100+, DC4380+
	Suporta o número de BMU			40	PCS
	Detecte o total	6		500	Estrâncio	Utilizado em
	Número de cordas da bateria					Conjunção com BMU
	Detecção de corrente			2	Canal	Suporta 1 divisor, Hall ((suporta 5v,12v), e podem recolher dados simultaneamente
	Faixa de detecção de corrente	-1500.		1500	A	Faixa opcional
	Erro de detecção de corrente	0	1	1% FSR	A	Erro típico 0,5% FSR, erro máximo 1% FSR
	Ensaios de isolamento			15%	KΩ	0-200KΩ,erro <15KΩ;>200KΩ,erro ≤+15%
	Endereçamento automático da BCU		apoio			Tipo de isolamento, sinal de nível endereçado
	Erro de estimativa do SOC	0	3%	5%		≤ 5%
	Precisão da estimativa SOH	0	3%	10%
	Precisão das estimativas das empresas estatais	0	3%	5%

Produtos	Configuração da função
BAU	Parâmetro	Valor mínimo	TypicalValue	Valor unitário máximo		Descrição
	Potência de entrada	9	24	32	v
	Corrente de trabalho	180	200	220	mA
	Potência nominal			≤ 5	W
	CAN Bus			4	Canal	Comunicação de isolamento
	485 ônibus			4	Canal	Comunicação de isolamento
	Interface USB			1	Canal	Utilizado para armazenamento de dados externos, padrão 32/64G
	Interface LAN (TCP/IP)			2	Canal
	Saída do motor do relé (RL)			4	Canal
	Saída do nó seco (DO)			4	Canal	Nivel 2A, nó seco passivo
	Entrada digital (DlH)			2	Canal	Detecção de alto nível
	Entrada digital (DlL)			2	Canal	Detecção de baixo nível
	Entrada de potência do sinal digital			1	Canal	Fonte de alimentação de detecção de sinal de isolamento
	Suporta o número de BCU			30	PCS

Produtos		Configuração da função

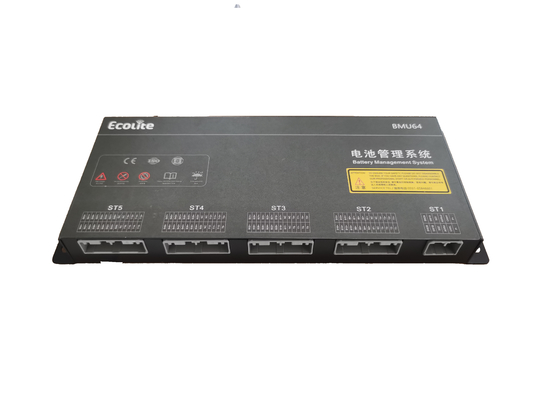

BMU	Parâmetro	BMU16	BMU32	BMU48	BMU64
	Intervalo de tensão de trabalho	9 ~ 32 V
	Intervalo de tensão de trabalho	S50mA ((12V) /s25mA ((24V)
	Potência nominal	≤ 0,6 W
	Comunicação CAN	1 Canal
	Número de cordas de aquisição de tensão	16	32	48	64
	Ponto de detecção de temperatura	4	8	12	16
	Faixa de detecção de célula única	0-5000mV; exceder a faixa de -0,5~6V pode causar danos no AFE
	Precisão da aquisição de tensão	± 5 mV
	Precisão de detecção da temperatura ±2°C	± 2°C
	Função de balanço	Apoio, equilíbrio passivo
	Número equilibrado de rotas de abertura	Cada 8 canais podem ativar 1 equalização de canal
	Entrada de potência do sinal digital	Max 120 mA, valor efectivo de 30 a 50 mA
	Atribuição automática de endereços	Apoio
	Output	Contato seco de duas vias, classificado como 2A, saída passiva
	Detecção de entrada analógica	2 vias (detecção de borda elevada)
	Carregador de arranque	Suporte para gravação e gravação do bus CAN
	Comunicação CAN	1 Canal
	Conexão anti-reverso da fonte de alimentação	Apoio
	Prevenção de sobretensões	Apoio
	Resistência à tensão	Resistência à tensão AC3100+, DC4380+
	Temperatura de funcionamento	-40°C a 85°C
	Temperatura de armazenamento	-40°C a 125°C
	Nível de protecção	IP43, não impermeável
	Intervalo de humidade	< 95%, sem condensação
	Choque.	≤ 5500 m
	Atribuição automática de endereços	Em 10-25Hz, a amplitude é de 1,2mm: em 26-500Hz, máximo 30m/S
	Largue.	1.5m, 5 vezes nas direcções horizontal e vertical, sem danos ao PCBA, sem alteração no desempenho
